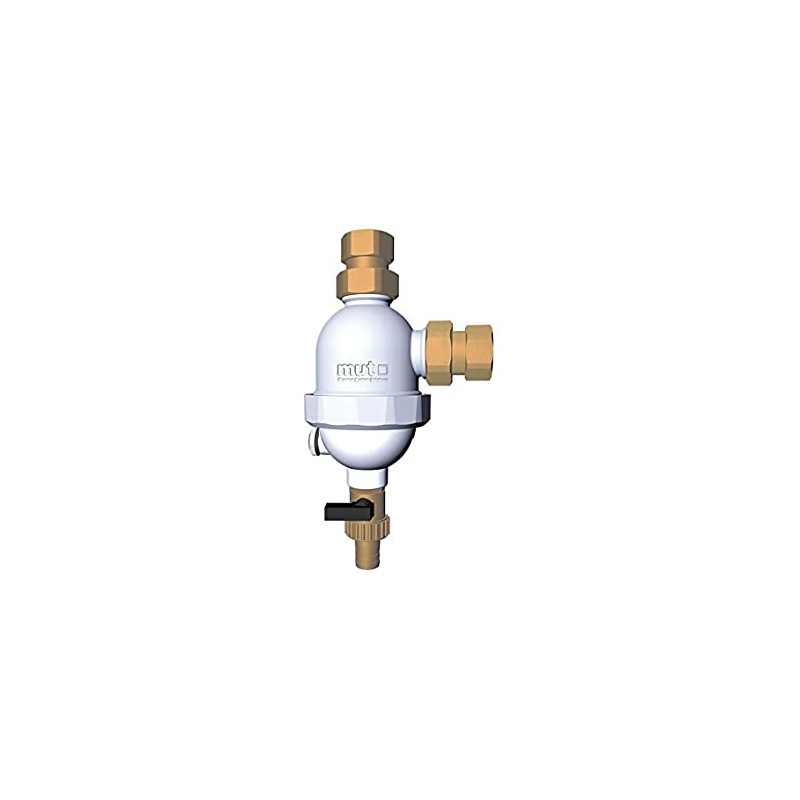

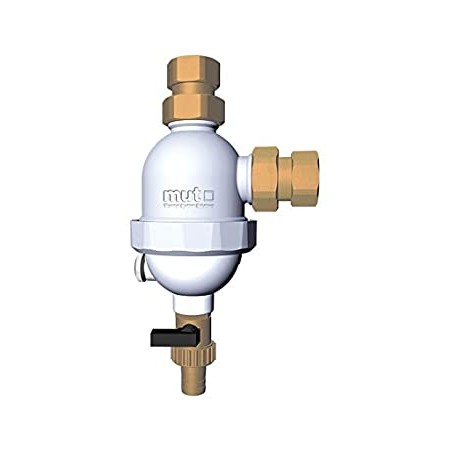

Filtro Caldaia Installazione sottocaldaia Super compatto in tecnopolimero Cartuccia magnetica Effetto ciclonico I defangatori compatti per installazione sotto caldaia MUT serie “DF Super-Compact” in tecnopolimero composito con magnete vengono utilizzati per eliminare in modo continuo le impurità contenute nei circuiti idraulici. Essi permettono di separare/ridurre le impurità presenti nell’acqua del circuito raccogliendole nella parte inferiore (pozzetto di raccolta). All’interno del “defangatore”, in posizione trasversale alla direzione del usso, è presente uno speciale ltro ad e etto ciclone: le particelle di impurità attraversano il ltro, subiscono una ulteriore riduzione di velocità, e quindi sedimentano più facilmente. Questa serie di defangatori MUT è inoltre dotata nella parte inferiore di una cartuccia ferromagnetica estraibile (magneti in Samario-Cobalto), utilizzata per la separazione delle impurità ferrose. L’apertura periodica del rubinetto di spurgo consente quindi di svuotare il pozzetto di raccolta. Realizzato in un materiale composito speci co per l’uso negli impianti termici e di climatizzazione, questo defangatore consente elevate e cienze di ltrazione e le sue dimensioni compatte ne consentono installazione semplice e integrata anche sotto le caldaie murali. Installazione Il defangatore MUT DF va installato sulla tubazione di ritorno alla caldaia, rispettando il senso del usso acqua come indicato sul disegno. Il defangatore va installato preferibilmente con corpo in posizione verticale, con lo scarico rivolto verso il basso. Si consiglia la installazione di una valvola di intercettazione a monte e di una valvola di intercettazione a valle del defangatore per le operazioni di manutenzione straordinaria.
